功能特點：

顯示界面
中文顯示， 主從式菜單， 數字真彩色液晶顯示器， 分辨率為 640×480，界面和波形的顯示更加細膩和人性化截屏和 PDF 探傷報告

截屏和 PDF 探傷報告
實時截屏所有頁面和探傷報告，并保存為 BMP 圖 片到 U 盤，可設置為彩色或灰度圖片，將探傷報告導出為 PDF 文件保存到 U 盤，方便存檔和打印

檢測范圍
零界面入射：0~15000mm( 鋼中、縱波 )， 可連續調節

發射脈沖
脈沖幅度：100V、200V、250V、300V、350V、 400V、450V、500V 分級選擇，適用探頭范圍廣
脈沖寬度： 在 (0.0.~0.510)µs 范圍內連續調節， 以匹配不同頻率的探頭
探頭阻尼：50Ω、150Ω、250Ω、500Ω 可 選， 滿足靈敏度及分辨率的不同工作要求
工作方式：單晶直探頭、單晶斜探頭、雙晶直探頭、 雙晶斜探頭、穿透探傷

放大接收
硬件實時采樣：高分辨率 16 位 AD 采樣，采樣速度 320MHz，波形高度保真
檢波方式：正半波、負半波、全波、射頻檢波
濾波頻帶（0.2~20）MHz， 根據探頭頻率自動匹配，無需手動設置
增 益： 總 增 益 量 110dB， 設 0、0.1dB、1dB、 2dB、6dB 步進值
閘門：A 閘門和 B閘門，可選擇設置進波報警或 失波報警

數據存儲
支持 500 組探傷參數通道和1000組探傷報告，可 以通過USB接口或U盤導出探傷通道和探傷報告， 也可通過 U 盤無限量存儲探傷信息

錄像功能
本機較大支持 10 個錄像文件，每個錄像文件最長5 分鐘。通過 U 盤錄像則不限錄像數量和時長

探傷功能
探傷標準：內置各行業常用探傷標準， 直接調用， 方便、快捷
自動校準： 探頭零點和探頭角度（K 值）自動校 準功能；聲速自動測量功能
波峰記憶： 實時檢索缺陷最高波，記錄缺陷較大 值
缺陷定位： 實時顯示缺陷水平、深度（垂直）、 聲程位置
缺陷定量： 缺陷當量 dB 值或當量尺寸實時顯示
缺陷定性：通過回波包絡波形，方便人工經驗判 斷
曲面修正：用于曲面工件探傷，可實時顯示缺陷 周向位置
DAC/AVG： 曲線自動生成，取樣點不受限制，并 可進行補償與修正。能顯示任意孔徑的 AVG 曲線。
AWS D1.1: 美國焊接學會標準，為各類 AWS 焊縫 檢測應用提供一個動態反射體“缺定級”。
裂紋測高：利用端點衍射波自動測量、計算裂紋 高度。
門內展寬： 放大回波細節，便于回波分析
連續記錄： 實時記錄波形，存儲、回放
波形凍結：凍結屏幕上顯示的波形，便于缺陷分 析
回波編碼： 以不同顏色顯示 1~9 次回波顯示區， 便于判斷缺陷位置
峰值標記： 實時捕捉峰值并標記峰值
B 型掃描： 實時掃查、橫截面顯示， 可顯示工件 缺陷形狀，使探測結果更直觀。

實時時鐘
實時探傷日期、時間的跟蹤記錄，并記錄存儲。

通訊接口
USB2.0 高速通訊傳輸接口，可以使用專用軟件通過 USB 進行數據的上傳和下載。

電池模塊
高容量鋰電池模塊，連續工作時間達到 12 小時以上。

顯示波形
可以設定閘門內波形顏色，波形填充和峰值標記

重復發射頻率
本機較大重復發射頻率可設為 3000Hz，也可根據用戶需求升級到更高， 原則上可以依據探測范圍， 聲速和發射寬度做到上限

升級程序
只需兩步就可以完成升級功能，用戶可自行升級程序到新版本，升級不會導致機器黑屏和損壞

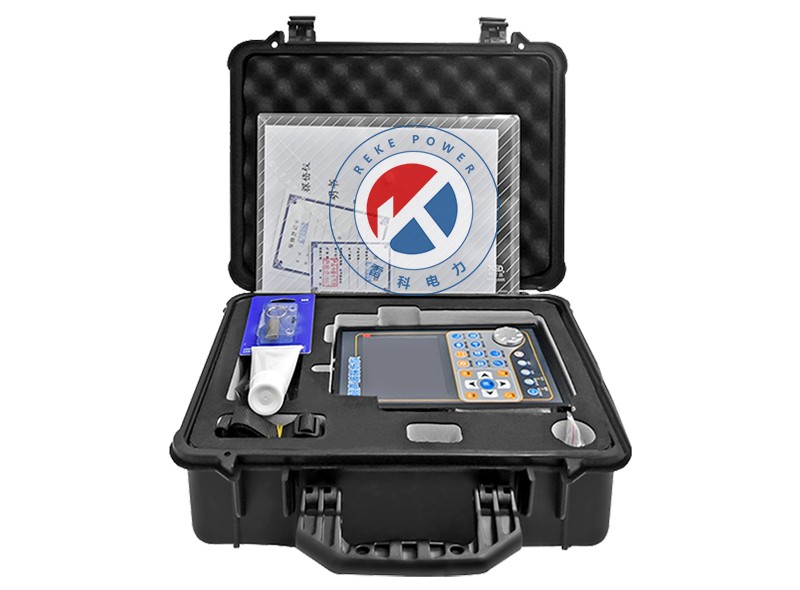

標準配置
探傷儀主機：1臺
直探頭：1個
斜探頭：1個
電源適配器：1個
BNC 探頭連接線：1根
U 盤存儲器：1個
肩帶：1條
使用說明書：1本
合格證：1 張
保修卡：1 張
檢測報告：1 張
儀器箱：1個
