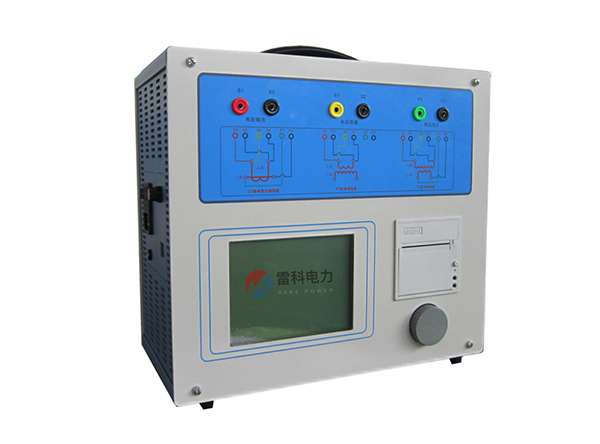

Reke120P變頻互感器特性測試儀

執行標準：GB/T 22071.1-2018，GB/T 22071.2-2017

配合多通道擴展箱(Switch Box)可一次接線完成最多6個繞組的互感器測試
滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試
可精確測量變比差與角差，比差最大允許誤差±0.05%，角差最大允許誤差±2min，能夠進行0.2S級電流互感器的測量

測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

熱線電話

13971566988

　　Reke120P變頻互感器特性測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，聽取用戶意見、經過大量的市場調研、深入進行理論研究之后，雷科電力參考標準：GB/T 22071.1-2018，GB/T 22071.2-2017開發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、好的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于高水平，是電力行業用于互感器的專業測試儀器。

　Reke120P變頻互感器特性測試儀主要技術特點

　　功能全，既滿足各類CT(如：保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。

　　現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用簡單的測試接線和操作實現電流互感器的檢定，很大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

　　配合多通道擴展箱(SwitchBox)可一次接線完成最多6個繞組的互感器測試。

　　可精確測量變比差與角差，比差較大允許誤差±0.05%，角差較大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~40000。

　　基于好的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出大值僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。

　　自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。

　　測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

　　中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數;動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。

　　5.7寸圖形透反式LCD，陽光下清晰可視。

　　采用旋轉光電鼠標操作，操作簡單，快捷方便，易掌握。

　　面板自帶打印機，可自動打印生成的試驗報告。

　　測試結果可用U盤導出，程序可用U盤升級，方便快捷。

　　裝置內部具有存儲器，可存儲測試數據，掉電不丟失。

　　配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。

主機部分		Reke120P
測試用途		CT，PT
輸出		0~180Vrms，12Arms，36A（峰值）
電壓測量精度		±0.1%
CT變比測量	范圍	1~40000
	精度	±0.05%
PT變比測量	范圍	1~40000
	精度	±0.05%
相位測量	精度	±2min
	分辨率	0.5min
二次繞組電阻測量	范圍	0~300Ω
	精度	0.2%±2mΩ
交流負載測量	范圍	0~1000VA
	精度	0.2%±0.02VA
輸入電源電壓		AC220V±10%，50Hz
工作環境		溫度：-10^οC~50^οC，濕度：≤90%
尺寸、重量		尺寸365mm×290 mm×153mm 重量<10kg

多通道擴展箱	Reke120P-SwitchBox
測試用途	二次多繞組互感器測試
輸出	0~180Vrms，12Arms，36A（峰值）
輸入電源電壓	AC220V±10%，50Hz
工作環境	溫度：-10^οC~50^οC，濕度：≤90%
尺寸、重量	尺寸365mm×160 mm×153mm 重量3kg
